La Géothermie de Surface : Les Fondations Thermo-actives
Quand les pieux, parois moulées et radiers deviennent des capteurs d'énergie pour chauffer et rafraîchir les bâtiments
Transformer les contraintes structurelles en atout énergétique. C'est la promesse des fondations thermo-actives, également appelées fondations géothermiques. Cette technologie, utilisée avec succès depuis une trentaine d'années en Autriche, Suisse, Angleterre ou Canada, commence à se déployer en France sur des projets d'envergure comme les nouvelles lignes de métro de Rennes et Paris [citation:1].
Le principe est aussi simple qu'élégant : capter dans le sol les calories nécessaires à la production de chaud et/ou de froid par le biais des fondations d'un ouvrage. Avec une température oscillant entre 10 et 15 °C à quelques mètres de profondeur, le sous-sol constitue une formidable réserve naturelle d'énergie, stable tout au long de l'année [citation:1].
⚙️ 1. Principe de fonctionnement des fondations thermo-actives

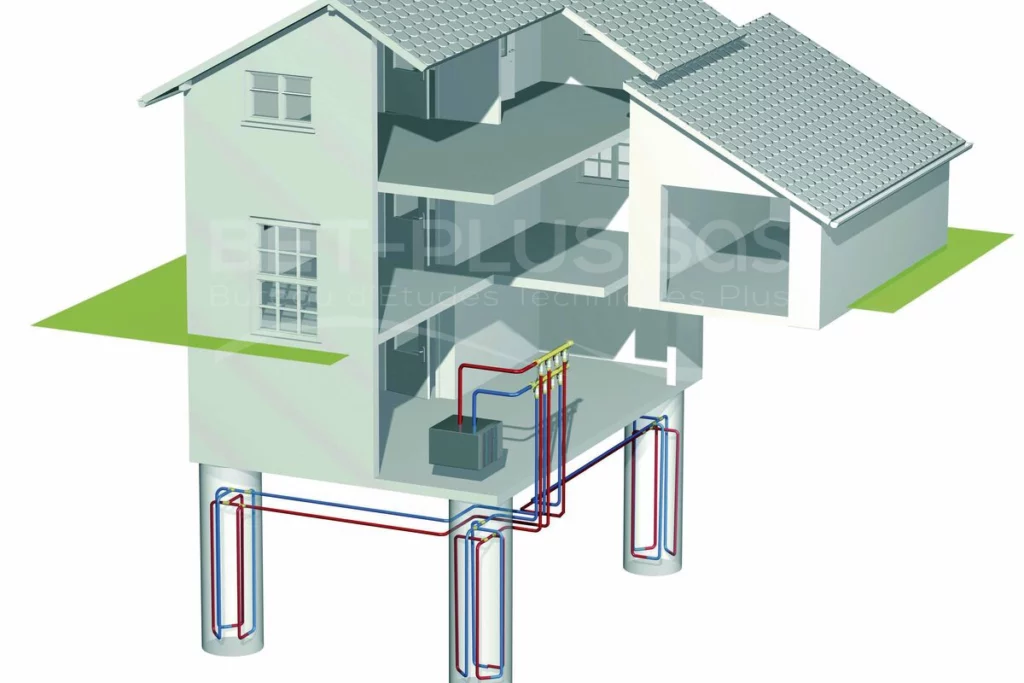

Des tuyaux géothermiques sont immergés dans le béton des fondations – pieux, barrettes, parois moulées, radiers – puis reliés à une pompe à chaleur qui procède à l'échange thermique entre le circuit primaire (réseau géothermique) et le circuit secondaire (réseau de distribution de l'énergie) [citation:1].
Hiver : chauffage
Le fluide caloporteur (eau glycolée) capte les calories du sol (10-15°C) et les remonte vers la pompe à chaleur qui élève la température pour le chauffage.
Été : rafraîchissement
Le système s'inverse : la chaleur du bâtiment est évacuée vers le sol. On parle de "free cooling" quand la PAC n'est pas nécessaire.
Boucle fermée
Le circuit est totalement étanche : le fluide circule en boucle fermée, sans aucun prélèvement ni rejet dans le sol.
Les types de fondations concernées
🔧 2. Mise en œuvre : comment ça se construit ?
La réalisation de fondations thermo-actives suit un processus précis, détaillé par les experts d'Egis Rail et du bureau d'études Ecome sur les projets de métro [citation:1].
Étapes clés
- Test de réponse thermique (TRT) : préalable indispensable pour déterminer les caractéristiques du sous-sol (température, conductivité thermique) et dimensionner l'installation [citation:1].
- Fabrication des cages d'armature : les tubes géothermiques sont fixés à l'aide d'attaches métalliques sur les cages d'armature, chez l'armaturier ou directement sur le chantier [citation:1].
- Positionnement : Pour les ouvrages verticaux (parois moulées), les serpentins sont installés sur l'extrados de la structure. En radier, les tubes sont positionnés en partie inférieure de la dalle béton [citation:1].
- Bétonnage : Maintien par ligatures nombreuses pour garantir l'intégrité lors du coulage.
- Raccordement : Les tubes sont regroupés par 5 à 20 sur des collecteurs, eux-mêmes reliés à la pompe à chaleur [citation:1].
- Remplissage et purge : Le circuit est rempli d'eau glycolée (pour éviter le gel) et purgé. Le débit est réglé pour obtenir un régime turbulent, augmentant l'échange thermique [citation:1].
🚇 3. Projets emblématiques en France
Mise en service 2019. 13,8 km de ligne, 15 stations dont 12 souterraines [citation:1].
Stations Cleunay, Sainte-Anne, Saint-Germain et Jules-Ferry équipées de dispositifs géothermiques dans les parois moulées, piédroits et radiers. Alimenteront 127 logements et 1000 m² de bureaux [citation:1].
Station Porte de Clichy (Paris 17e), ZAC Clichy-Batignolles.
Captage situé dans la partie inférieure du radier et sur les parois moulées. Les tubes sont regroupés sur collecteurs au niveau sous-quai. PAC dans local dédié [citation:1].
La station Porte de Clichy illustre parfaitement la méthodologie : études de faisabilité par Ecome, test de réponse thermique, dimensionnement sur 3 724 m² de surface de captage, récupération des tubes au niveau sous-quai [citation:1].
"Les fondations géothermiques captent directement l'énergie dans des ouvrages structurels qu'il faut impérativement réaliser. Cela ajoute une valeur à la fonction structurelle tout en supprimant la nécessité de réaliser un forage dédié, principe même de la géothermie. C'est donc une solution extrêmement intéressante du point de vue écologique et économique."
✅ 4. Avantages des fondations thermo-actives
| Avantage | Description | Impact |
|---|---|---|
| Économique | Pas de forage dédié : les fondations sont déjà nécessaires à la structure [citation:1] | -30% à -50% sur investissement |
| Écologique | Énergie renouvelable, réduction des émissions de CO₂ | Bâtiment basse consommation |
| Économie d'exploitation | Coûts de fonctionnement réduits sur la durée de vie | ROI 5-10 ans |
| Double usage | Chauffage en hiver, rafraîchissement en été (free cooling) | Confort toute l'année |
| Discrétion | Installation enterrée, invisible | Intégration architecturale |
Point clé : La solution optimale ne couvre généralement pas 100 % des besoins. Comme l'explique Jean-Baptiste Bernard, "le ratio d'énergie à fournir par rapport à l'investissement n'est pas proportionnel". Les études montrent qu'une couverture de 60 % à plus de 80 % des besoins est typiquement visée, avec appoint (gaz, électricité) pour les pointes [citation:1].
🌍 5. Développement international
La technologie des fondations thermo-actives est utilisée avec succès depuis une trentaine d'années dans de nombreux pays [citation:1] :
La recherche académique suit, avec des publications de référence comme celle de Brandl (2006) dans la revue Géotechnique qui pose les bases du dimensionnement et du comportement thermomécanique de ces structures [citation:2].
📊 6. Chiffres clés
🏢 BETPLUS-SN : Expertise en géothermie et géotechnique
En tant que bureau d'études techniques spécialisé en géomatique et géotechnique, BETPLUS-SN développe une expertise dans l'accompagnement de projets de fondations thermo-actives :
- Études géotechniques préalables (caractérisation des sols)
- Tests de réponse thermique (TRT) pour dimensionnement
- Modélisation 3D des échanges thermiques
- Conseil et assistance à maîtrise d'ouvrage
