Infrastructures Sensibles : La Fibre Optique "Intelligence"
La technologie DAS transforme les câbles de fibre optique en capteurs géotechniques géants pour la surveillance temps réel
La technologie DAS (Distributed Acoustic Sensing) transforme désormais n'importe quel câble de fibre optique enterré en un capteur géotechnique géant. Une seule fibre peut détecter des micro-vibrations, des variations de température ou des déformations de structure sur des dizaines de kilomètres, révolutionnant la surveillance des infrastructures critiques.
Les infrastructures critiques (tunnels, digues, pipelines, barrages, réseaux de transport) sont exposées à des risques naturels et anthropiques qui menacent leur intégrité. La surveillance traditionnelle repose sur des capteurs ponctuels, coûteux et limités dans leur couverture spatiale. La technologie Distributed Acoustic Sensing (DAS) change radicalement la donne en transformant les câbles de fibre optique existants en réseaux de capteurs continus sur des dizaines de kilomètres.
🔬 1. Distributed Acoustic Sensing (DAS) : le principe
Principe physique
Le DAS utilise la rétrodiffusion Rayleigh : des impulsions laser sont envoyées dans la fibre. Les vibrations locales modifient la phase de la lumière rétrodiffusée, permettant de localiser précisément chaque perturbation.
Portée exceptionnelle
Une seule fibre peut couvrir des distances de 40 à 100 km, avec une résolution spatiale de l'ordre du mètre.
Temps réel
Surveillance continue 24h/24, 7j/7, avec alerte immédiate en cas d'anomalie.

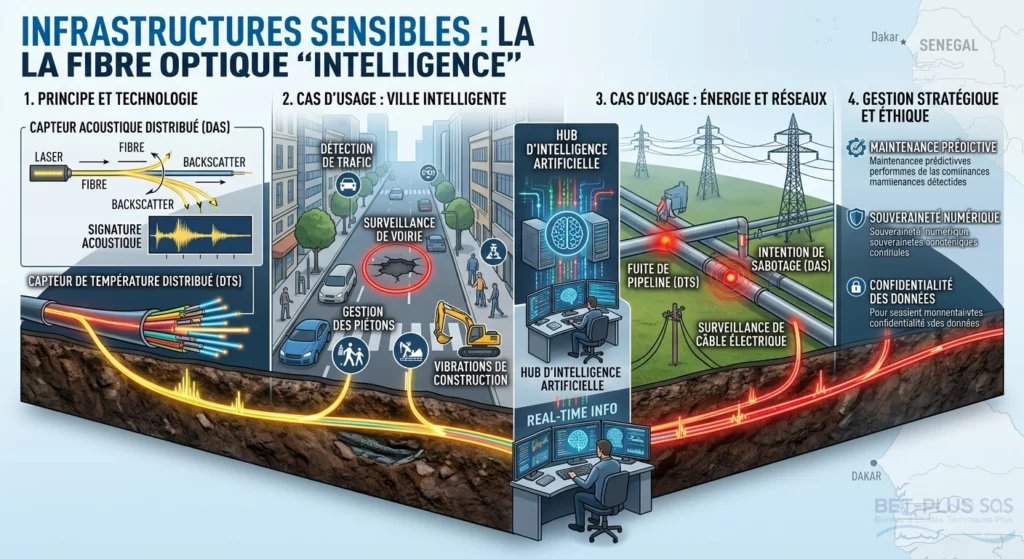

Schéma de fonctionnement du DAS
L'interrogateur DAS envoie des impulsions laser ultra-courtes dans la fibre. Les imperfections naturelles de la fibre provoquent une rétrodiffusion (effet Rayleigh). Lorsqu'une vibration ou une déformation affecte localement la fibre, la phase de la lumière rétrodiffusée est modifiée. En analysant le temps de vol et les variations de phase, on peut localiser chaque perturbation avec une précision métrique.
📊 2. Signaux détectables par la fibre optique
| Type de signal | Phénomène détectable | Application typique |
|---|---|---|
| Micro-vibrations | Pas, véhicules, engins de chantier | Surveillance périmétrique, détection intrusion |
| Déformations lentes | Tassement, subsidence, affaissement | Surveillance tunnels, digues, fondations |
| Variations de température | Échauffement localisé, fuites | Surveillance pipelines, câbles électriques |
| Contraintes mécaniques | Flexion, traction, compression | Surveillance structures, ponts, barrages |
| Signaux acoustiques | Fuite d'eau, bruit d'arc électrique | Détection de fuites, maintenance prédictive |
🏗️ 3. Applications : surveillance des infrastructures sensibles
Focus : surveillance des tunnels
Dans les tunnels, la technologie DAS permet de détecter en temps réel les micro-déformations précédant un effondrement ou un affaissement. Des capteurs DAS installés longitudinalement dans le tunnel peuvent :
- Détecter des mouvements millimétriques de la structure
- Localiser précisément les zones de fragilisation
- Surveiller l'impact des travaux à proximité
- Alerter plusieurs jours ou semaines avant un sinistre visible
Focus : surveillance des digues
Les digues et barrages sont exposés à l'érosion interne (renard), aux infiltrations et aux glissements. Le DAS permet une surveillance distribuée continue :
- Détection des fuites par analyse acoustique et thermique
- Surveillance des déformations du corps de la digue
- Alerte précoce avant rupture, permettant l'évacuation et l'intervention
- Réduction des coûts d'inspection (pas de capteurs ponctuels)
✅ 4. Avantages de la technologie DAS
- Surveillance distribuée : pas de point aveugle, couverture continue sur toute la longueur
- Alerte précoce : détection des précurseurs de sinistres bien avant qu'ils ne soient visibles
- Utilisation d'infrastructure existante : exploitation des câbles de fibre déjà déployés
- Résistance environnementale : insensible aux interférences électromagnétiques, adapté aux environnements sévères
- Maintenance prédictive : suivi de l'évolution des déformations pour planifier les interventions
📊 5. Comparaison : DAS vs technologies traditionnelles
| Critère | Capteurs ponctuels (jauges, accéléromètres) | DAS (fibre optique) |
|---|---|---|
| Couverture spatiale | Ponctuelle (points isolés) | Distribuée (continue) |
| Nombre de points de mesure | Limité (coût unitaire élevé) | Infini (chaque mètre de fibre) |
| Installation | Complexe, capteurs individuels | Une seule fibre déployée |
| Coût pour grande infrastructure | Très élevé | Compétitif |
| Maintenance | Lourde (multiples capteurs) | Légère (point d'interrogation unique) |
🏗️ 6. Cas d'usage emblématiques
- Tunnel sous la Manche : surveillance des déformations et du trafic ferroviaire
- Barrages suisses : détection précoce des infiltrations et des mouvements
- Métro de Londres : surveillance des tunnels et détection d'intrusions
- Ouvrages d'art au Japon : surveillance sismique des ponts et tunnels
🏢 BETPLUS-SN : expertise en surveillance géotechnique avancée
En tant que bureau d'études techniques spécialisé en géotechnique et géomatique, BETPLUS-SN intègre les technologies DAS pour offrir à ses clients des solutions de surveillance inégalées :
- Conception et déploiement de systèmes DAS pour tunnels, digues et infrastructures critiques
- Intégration des données DAS dans les systèmes d'alerte précoce et de maintenance prédictive
- Analyse des signaux et interprétation géotechnique
- Formation et conseil aux technologies de fibre optique intelligente
Notre engagement : surveiller vos infrastructures pour anticiper les risques et garantir votre sécurité.
