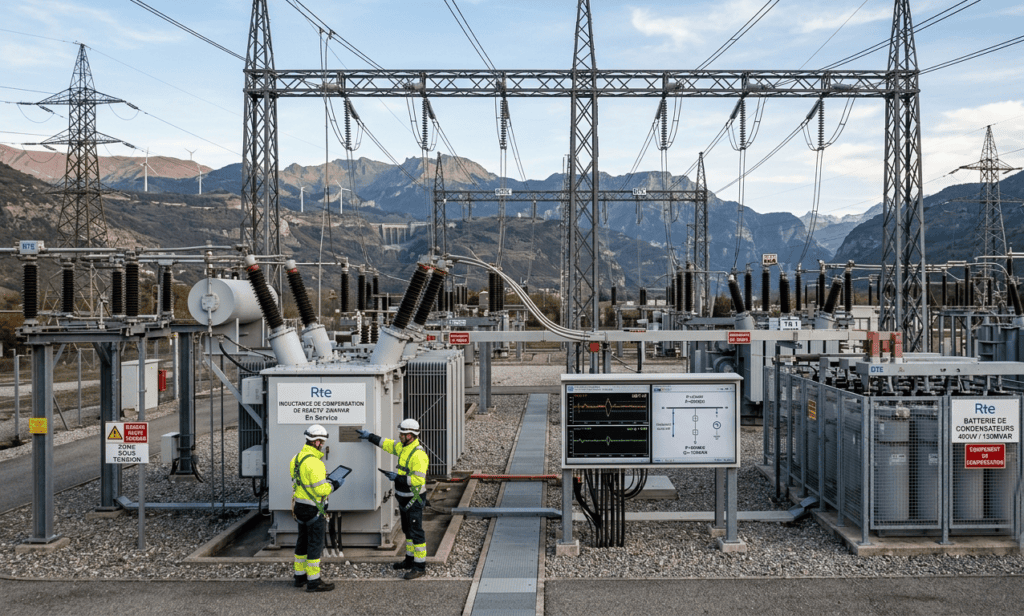

Le défi de la compensation de l'énergie réactive en HTA/HTB

1. Introduction : un défi grandissant

La compensation de l'énergie réactive en réseaux HTA (Haute Tension A) et HTB (Haute Tension B) est devenue un défi majeur pour les gestionnaires de réseaux électriques. Avec la prolifération des convertisseurs d'électronique de puissance (onduleurs solaires, variateurs industriels, chargeurs de véhicules électriques) et la diminution des charges inductives traditionnelles (moteurs asynchrones, transformateurs), la gestion du facteur de puissance (cos φ) se complexifie considérablement.

Ce dossier technique propose une analyse approfondie des défis de la compensation de l'énergie réactive, des phénomènes d'inversion des flux de réactif, et des solutions technologiques émergentes, en particulier les systèmes STATCOM (Static Synchronous Compensator).

2. Contexte : l'électronique de puissance bouleverse les réseaux

La transition énergétique et l'essor de l'électronique de puissance transforment profondément les réseaux électriques. Trois tendances majeures modifient le paysage de la compensation de l'énergie réactive :

2.1. L'essor du solaire photovoltaïque

Les onduleurs solaires sont des convertisseurs d'électronique de puissance qui injectent de l'énergie active (puissance réelle) dans le réseau, mais leur fonctionnement modifie également le profil de l'énergie réactive. Selon leur mode de pilotage, ils peuvent consommer ou produire de la puissance réactive, avec des impacts sur la tension du réseau.

2.2. La multiplication des variateurs de vitesse

Les variateurs industriels équipent désormais la majorité des moteurs électriques (pompes, ventilateurs, compresseurs, convoyeurs). Ces équipements sont des charges non linéaires qui génèrent des harmoniques et modifient le facteur de puissance.

2.3. Les longs câbles souterrains

Les câbles souterrains HT/MT ont une capacité capacitive importante. Ils génèrent de l'énergie réactive capacitive, ce qui peut conduire à des surtensions en période de faible charge (nuits, week-ends).

3. Le facteur de puissance (cos φ) expliqué

Le facteur de puissance (cos φ) est le rapport entre la puissance active (P, en kW) et la puissance apparente (S, en kVA). Il mesure l'efficacité avec laquelle l'énergie électrique est utilisée.

cos φ = P / S

Un facteur de puissance proche de 1 (cos φ = 1) indique une utilisation optimale de l'énergie. Un facteur de puissance faible (< 0,8) indique une consommation importante d'énergie réactive, qui surcharge les lignes et les transformateurs sans fournir de travail utile.

3.1. L'énergie réactive : inductive et capacitive

• Énergie réactive inductive (Q > 0) : consommée par les moteurs, transformateurs, inductances. Elle est nécessaire au fonctionnement des équipements magnétiques.
• Énergie réactive capacitive (Q < 0) : produite par les câbles, condensateurs, onduleurs en mode avancé. Elle peut provoquer des surtensions.

4. L'inversion des flux de réactif

L'inversion des flux de réactif est un phénomène nouveau dans les réseaux électriques, lié à la présence de sources d'énergie réactive capacitive (câbles, électronique de puissance).

4.1. Causes de l'inversion

• Production capacitive des câbles souterrains : les longs câbles HT/MT génèrent de la puissance réactive capacitive, surtout en période de faible charge.
• Fonctionnement avancé des onduleurs solaires : les onduleurs peuvent être pilotés pour produire de l'énergie réactive capacitive (mode "avancé").
• Absence de charges inductives : la diminution des moteurs asynchrones traditionnels réduit la consommation d'énergie réactive inductive.

4.2. Conséquences

• Surtensions : l'excès d'énergie réactive capacitive fait monter la tension du réseau, pouvant dépasser les limites admissibles.
• Saturation des transformateurs : les transformateurs peuvent saturer sous l'effet des surtensions, réduisant leur durée de vie.
• Déclenchements intempestifs : les protections peuvent se déclencher en cas de surtension, provoquant des coupures.
• Pertes supplémentaires : les surtensions augmentent les pertes par effet Joule dans les câbles.

5. Solutions de compensation

Face aux défis de la compensation de l'énergie réactive, plusieurs solutions existent :

5.1. Solutions classiques

• Batteries de condensateurs fixes : compensation capacitive (Q < 0), adaptée aux charges inductives.
• Batteries de condensateurs à gradins : compensation par paliers, plus flexible mais limitée.
• Compensateurs statiques (SVC - Static Var Compensator) : combinaison de condensateurs et d'inductances commandées par thyristors.

5.2. Solutions modernes

• STATCOM (Static Synchronous Compensator) : compensation dynamique par convertisseur d'électronique de puissance.
• Batteries de condensateurs synchrones : utilisation de machines synchrones comme compensateurs tournants.
• Pilotage avancé des onduleurs : utilisation des onduleurs solaires comme sources de réactif.

6. La technologie STATCOM

Le STATCOM (Static Synchronous Compensator) est une solution de compensation d'énergie réactive de nouvelle génération. Il s'agit d'un convertisseur d'électronique de puissance (VSC - Voltage Source Converter) raccordé au réseau via un transformateur.

6.1. Principe de fonctionnement

Le STATCOM génère une tension alternative avec un déphasage variable par rapport à la tension du réseau. En faisant varier l'amplitude et la phase de cette tension, il peut injecter ou absorber de la puissance réactive de manière continue et ultra-rapide.

• Mode inductif : le STATCOM absorbe de l'énergie réactive (Q > 0), ce qui abaisse la tension.
• Mode capacitif : le STATCOM injecte de l'énergie réactive (Q < 0), ce qui élève la tension.

6.2. Avantages du STATCOM

• Rapidité : temps de réponse de quelques millisecondes (vs quelques cycles pour un SVC).
• Continuité : réglage continu de la puissance réactive (pas de gradins).
• Bidirectionnalité : peut produire ou absorber de la puissance réactive.
• Compacité : encombrement réduit par rapport aux SVC équivalents.
• Fiabilité : absence de pièces mécaniques, maintenance réduite.

6.3. Types de STATCOM

• STATCOM à deux niveaux : architecture simple, coût modéré.
• STATCOM multiniveaux (MMC) : meilleure qualité de tension, pertes réduites, adapté aux très hautes tensions.
• STATCOM avec stockage : intégration de batteries pour fournir également de l'énergie active (hybridation).

6.4. Exemples de déploiement

• Allemagne : déploiement de STATCOM pour stabiliser les réseaux HTB dans les régions à forte pénétration éolienne offshore.
• Royaume-Uni : STATCOM pour la régulation de tension sur les liaisons sous-marines HVDC.
• Chili : STATCOM pour stabiliser les réseaux MT dans les zones minières à forte consommation.
• Sénégal : réflexion sur le déploiement de STATCOM pour stabiliser le réseau interconnecté du WAPP.

7. STATCOM vs solutions classiques

Critère	Condensateurs fixes	SVC	STATCOM
Temps de réponse	Lent (plusieurs secondes)	Moyen (100 ms)	Ultra-rapide (5-10 ms)
Réglage	Par paliers (gradins)	Continu	Continu
Bidirectionnel	Non (capacitif seulement)	Oui	Oui
Encombrement	Moyen	Élevé	Faible
Coût d'investissement	Faible	Moyen	Élevé
Coût d'exploitation	Faible	Moyen	Faible
Harmoniques	Faibles	Présentes	Faibles (filtrage intégré)

8. Cas pratique : dimensionnement d'un STATCOM

Prenons l'exemple d'un parc solaire de 50 MW raccordé à un réseau HTB. Le réseau présente des variations de tension importantes en journée (surproduction en milieu de journée) et en soirée (baisse brutale de la production).

Étape 1 : Analyse des besoins

• Puissance du parc : 50 MW
• Tension de raccordement : 30 kV / 225 kV
• Variations de tension : +/- 5 % observés
• Besoins en réactif : +/- 25 Mvar

Étape 2 : Choix de la solution

Un STATCOM de 25 Mvar est dimensionné pour compenser les variations de tension :

• Mode capacitif : 25 Mvar (absorption de réactif, surtension)
• Mode inductif : 25 Mvar (injection de réactif, sous-tension)

Étape 3 : Mise en œuvre

• Raccordement au réseau via un transformateur dédié.
• Intégration au système de contrôle-commande du poste.
• Paramétrage des courbes de réglage (régulation de tension).
• Tests de performance (réponse aux transitoires).

9. Perspectives 2026-2030

La compensation de l'énergie réactive est un domaine en pleine évolution. Les perspectives pour les années à venir incluent :

• STATCOM avec stockage intégré : combinaison avec batteries pour fournir également de l'énergie active en cas de besoin.
• STATCOM embarqués sur parcs éoliens offshore : intégration dans les sous-stations HVDC.
• STATCOM mobiles : unités compactes déplaçables pour des besoins temporaires (chantiers, maintenance).
• Pilotage avancé des onduleurs : utilisation des onduleurs solaires comme source de réactif décentralisée.
• IA pour la gestion prédictive du réactif : anticipation des besoins en fonction des prévisions météo et de consommation.

10. Conclusion

La compensation de l'énergie réactive est devenue un défi majeur pour les réseaux HTA et HTB face à la prolifération de l'électronique de puissance et à l'inversion des flux de réactif. Les solutions classiques (condensateurs fixes, SVC) montrent leurs limites face à la rapidité et à l'amplitude des variations de tension.

La technologie STATCOM offre une réponse adaptée à ces nouveaux défis : rapidité de réponse (5-10 ms), continuité du réglage, bidirectionnalité, compacité et fiabilité. Son coût, en baisse continue, la rend désormais compétitive pour de nombreuses applications.

La maîtrise de la compensation de l'énergie réactive et des technologies associées est un atout majeur pour les ingénieurs et les gestionnaires de réseaux, face aux défis de la transition énergétique et de la stabilité des réseaux électriques de demain.
