1. Introduction

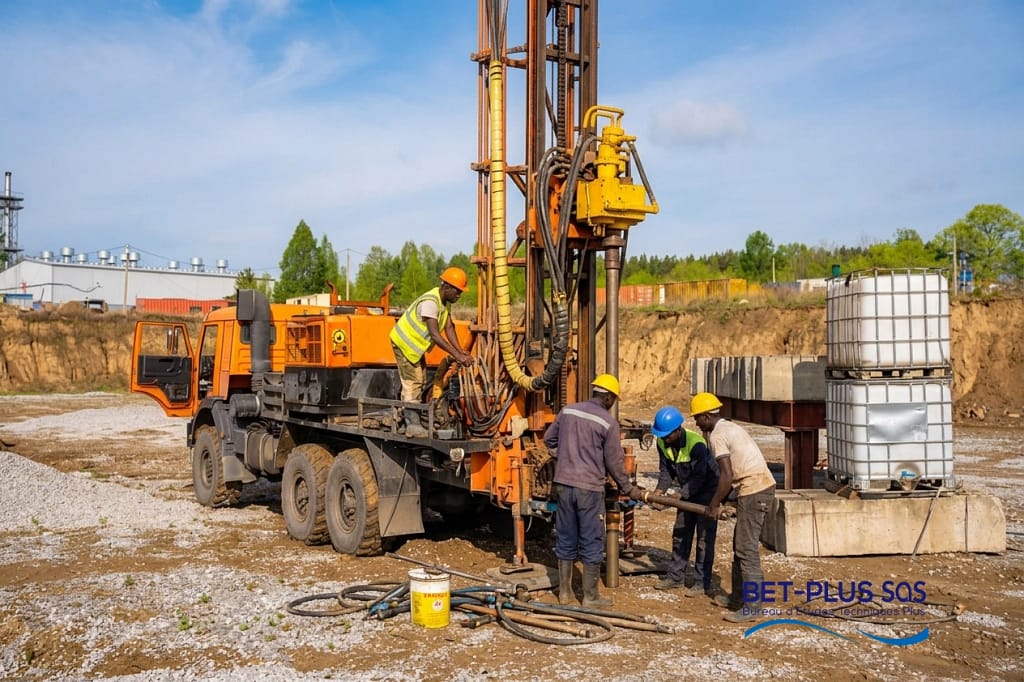

Les campagnes de reconnaissance in situ se digitalisent pour offrir une donnée plus riche et moins intrusive. Les méthodes traditionnelles (forages, sondages, essais ponctuels) sont désormais complétées par des technologies innovantes qui permettent d'acquérir des données en continu et en temps réel.

Cette évolution répond à plusieurs objectifs :

• Réduire l'impact environnemental : moins de forages destructifs.
• Augmenter la couverture spatiale : des données sur de plus grandes surfaces.
• Améliorer la réactivité : des données disponibles en temps réel pour les décisions de chantier.
• Réduire les coûts : optimisation des campagnes de reconnaissance.

Ce dossier propose une synthèse complète des nouvelles méthodes de reconnaissance géotechnique : essais CPTu, géophysique par drone, auscultation par fibre optique et monitoring structurel.

2. Essais CPTu (Piézocône) à haut rendement

L'essai de pénétration statique (CPT) est une méthode de reconnaissance in situ consistant à enfoncer une pointe conique dans le sol à vitesse constante. Le CPTu (ou piézocône) est une version améliorée qui intègre un capteur de pression interstitielle.

2.1. Paramètres mesurés par le CPTu

2.2. Avantages du CPTu haut rendement

• Acquisition en continu : pas de paliers comme pour les essais pressiométriques.
• Grande rapidité : 20 à 30 mètres par heure.
• Précision : mesures enregistrées tous les 1 à 5 cm.
• Répétabilité : résultats standardisés.
• Diagnostic fin : identification des couches minces.

2.3. Domaines d'application du CPTu

• Reconnaissance des sols pour fondations.
• Évaluation du risque de liquéfaction.
• Dimensionnement des pieux et des inclusions rigides.
• Contrôle des remblais et des sols compactés.

3. Transmission IoT en temps réel

Les données des essais CPTu sont désormais transmises en temps réel via des modules IoT (Internet of Things) vers les serveurs du bureau d'études, permettant une prise de décision immédiate.

3.1. Architecture IoT pour CPTu

• Capteurs embarqués : mesure en continu (qc, fs, u2).
• Unité d'acquisition : numérisation et mise en forme des données.
• Module de transmission : 4G/5G, satellite ou LoRaWAN.
• Plateforme cloud : réception, stockage et visualisation.
• Interface utilisateur : tableau de bord temps réel.

3.2. Bénéfices de la transmission IoT

• Réactivité accrue : les décisions de chantier peuvent être prises immédiatement.
• Réduction des délais : plus besoin d'attendre la fin de la campagne pour exploiter les données.
• Contrôle qualité : suivi en temps réel des mesures.
• Traçabilité : toutes les données sont conservées et horodatées.
• Télétravail : les ingénieurs peuvent suivre les essais à distance.

3.3. Exemples de plateformes IoT géotechniques

• Piletest : suivi des essais de chargement de pieux.
• Geoconcept : intégration des données de reconnaissance.
• Bentley OpenGround : gestion des données géotechniques.
• Solutions sur mesure : développement de plateformes spécifiques.

4. Géophysique aéroportée et par drone

L'utilisation de capteurs électromagnétiques et de LiDAR par drone permet d'identifier les anomalies de surface et les cavités avant même le premier forage.

4.1. Techniques géophysiques utilisées

4.2. Applications de la géophysique drone

• Détection de cavités souterraines : karst, mines abandonnées.
• Cartographie des anomalies de surface : fractures, failles.
• Reconnaissance des zones inondables : topographie fine.
• Suivi de l'érosion côtière : modèles de terrain comparés.
• Inventaire des infrastructures : réseaux, ouvrages.

4.3. Avantages de la géophysique drone

• Non intrusive : pas de forage, pas de perturbation du sol.
• Grande couverture spatiale : plusieurs hectares par vol.
• Coût réduit : moins cher que des campagnes de forages.
• Rapidité : résultats disponibles en quelques jours.
• Sécurité : pas d'intervention humaine en zone dangereuse.

5. Auscultation par fibre optique

La fibre optique est de plus en plus utilisée pour l'auscultation des ouvrages géotechniques. Insérée dans les pieux, les parois moulées ou les massifs de fondation, elle permet de mesurer les micro-déformations structurelles avec une précision millimétrique.

5.1. Principes de la mesure par fibre optique

• DTS (Distributed Temperature Sensing) : mesure de la température.
• DSS (Distributed Strain Sensing) : mesure des déformations.
• DAS (Distributed Acoustic Sensing) : mesure des vibrations.

5.2. Avantages de la fibre optique

• Distribution spatiale : mesure en continu sur toute la longueur.
• Précision millimétrique : détection de micro-déformations.
• Insensibilité aux interférences électromagnétiques.
• Résistance en environnement sévère (eau, produits chimiques).
• Longue durée de vie : plus de 30 ans.

5.3. Applications de la fibre optique en géotechnique

• Surveillance des pieux : mesure des déformations lors des essais de chargement.
• Auscultation des parois moulées : suivi des déformations pendant l'excavation.
• Surveillance des tunnels : mesure des convergences et des déformations.
• Suivi des talus et des glissements : détection des mouvements lents.
• Surveillance des barrages et digues : mesure des déformations et des fuites.

6. Structural Health Monitoring (SHM)

L'auscultation par fibre optique s'inscrit dans une démarche plus large de Structural Health Monitoring (SHM) — le suivi continu de la santé structurelle des ouvrages.

6.1. Principes du SHM

Le SHM consiste à instrumenter un ouvrage (pont, tunnel, barrage, bâtiment) avec des capteurs pour suivre en continu son état structurel et détecter les évolutions dommageables.

6.2. Composants d'un système SHM

• Capteurs : fibre optique, jauges de contrainte, accéléromètres.
• Système d'acquisition : collecte des données.
• Transmission : IoT, fibre optique.
• Analyse : traitement des données, détection d'anomalies.
• Alerte : notification en cas de dépassement de seuil.

6.3. Avantages du SHM

• Détection précoce des pathologies : avant qu'elles ne deviennent critiques.
• Optimisation de la maintenance : interventions ciblées, réduction des coûts.
• Allongement de la durée de vie : des ouvrages mieux entretenus.
• Sécurité renforcée : alerte en temps réel des usagers.

6.4. Exemples de projets SHM

• Grand Paris Express : surveillance des tunnels par fibre optique.
• Pont de Térénez (France) : instrumenté en fibre optique.
• Barrages suisses : monitoring structurel continu.
• Tunnel sous la Manche : surveillance des déformations.

7. Comparaison des méthodes de reconnaissance

Méthode	Intrusivité	Couverture	Précision	Coût	Données obtenues
Forages traditionnels	Élevée	Ponctuelle	Élevée	Élevé	Échantillons, paramètres
CPTu haut rendement	Faible	Continue	Très élevée	Moyen	qc, fs, u2 en continu
Géophysique drone	Nulle	Large (ha)	Moyenne	Faible	Anomalies, cavités
Fibre optique (SHM)	Nulle	Continue	Millimétrique	Moyen	Déformations continues

8. Perspectives 2026-2030

Les nouvelles méthodes de reconnaissance sont en pleine évolution. Les axes de développement incluent :

• IA pour l'interprétation des données : classification automatique des sols, détection des anomalies.
• Jumeaux numériques géotechniques : modélisation 3D dynamique du sous-sol.
• Capteurs auto-alimentés : récupération d'énergie pour l'IoT.
• Standardisation : harmonisation des protocoles et des formats.
• Intégration des données : fusion des données de reconnaissance dans des plateformes unifiées (BIM-SIG).

9. Conclusion

Les nouvelles méthodes de reconnaissance géotechnique transforment les campagnes in situ :

• Les essais CPTu haut rendement offrent des données en continu (qc, fs, u2) avec une transmission IoT en temps réel.
• La géophysique aéroportée et par drone permet de détecter les anomalies de surface et les cavités avant le premier forage.
• L'auscultation par fibre optique assure un suivi structurel continu avec une précision millimétrique.
• Le Structural Health Monitoring (SHM) s'impose comme un standard pour la surveillance des ouvrages critiques.

Ces méthodes, en pleine évolution, permettent de réduire l'intrusivité, d'augmenter la couverture spatiale, d'améliorer la réactivité et de réduire les coûts des campagnes de reconnaissance.
